一、產品簡介：
GY-1型輪輻式傳感器，其彈性采用短而高的剪切梁、剛性特好，抗側向力強，輸出靈敏度可達4mV/V，在結構上具有過載自鎖。防護上采用膠封和焊封，分別達到了IP67和IP68，因此廣泛應用于汽車衡、測力機和吊秤等設備上。
二、技術指標：
|
量程 |
0.5~100t |
輸入電阻 |
385±10Ω |
765±15Ω |
|
|
靈敏度 |
2±0.010 mV/V |
4±0.010 mV/V |
輸出電阻 |
350±3Ω |
700±5Ω |
|
非線性 /滯后/重復性 |
± 0.03%FS |
絕緣電阻 |
≥ 5000 MΩ |
||
|
蠕 變 |
± 0.02%FS |
供橋電壓 |
10(DC/AC) V |
||
|
零點輸出 |
± 1.00%FS |
工作溫度 |
－ 20～＋60℃ |
||
|
零點溫度影響 |
± 0.02%FS/10℃ |
安全過載 |
120%FS |
||
|
輸出溫度影響 |
± 0.02%FS/10℃ |
材質 |
合金鋼或不銹鋼 |
||
|
接線方式 |
輸入：紅（＋）黑（－） 輸出：綠（＋） 白（－） |
||||

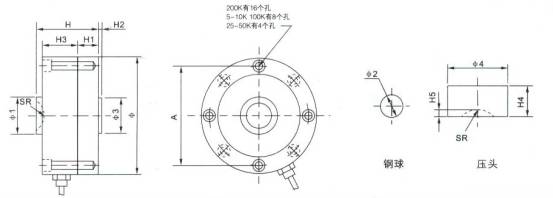

三、外形尺寸：
|
量程 t |
尺寸（ mm） |
||||||||||||
|
A |
φ |
φ 1 |
φ 2 |
φ 3 |
φ 4 |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
SR |
|
|
0.1－7.5 |
88.9 |
104.7 |
32.0 |
22.2 |
31.8 |
41.0 |
53.8 |
19.0 |
1.0 |
31.8 |
14.0 |
5.0 |
15.9 |
|
10－25 |
101.6 |
120.7 |
38.9 |
38.1 |
31.8 |
43.0 |
77.8 |
24.0 |
1.0 |
41.1 |
19.0 |
8.0 |
22.2 |
|
50 |
116.8 |
140.0 |
50.4 |
41.3 |
31.8 |
59.0 |
86.2 |
29.0 |
1.0 |
50.8 |
32.0 |
7.8 |
25.0 |
|
60－100 |
162.0 |
200.0 |
76.0 |
76.2 |
50.8 |
98.0 |
125.0 |
42.0 |
1.1 |
70.0 |
55.0 |
13.0 |
45.0 |
