一、產品概述

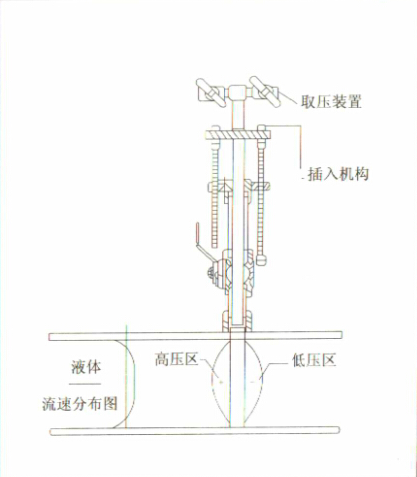

    KP-HLV威力巴流量計是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴流量計反映流體真實的流速，其精度達到± 1.0，重復性達± 0.1。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號。威力巴流量計是一種插入式流量測量儀表。在管道中插入一根威力巴流量傳感器，當流體流過傳感器時，在其前部迎流方向產生一個高壓分布區，在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對一般為三對取壓孔，分別測量流體的全壓力包括靜壓力和平均速度壓力Pl和靜壓力P2。將P1 和 P2 分別引入差壓變送器，測量出差壓△P=P1-P2，△P反映流體平均速度的大小，以此可推算出流體的流量。

二、主要用途
    威力巴流量計的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質。
    氣體/液體/蒸汽
    天然氣/冷卻水/飽和蒸汽
    壓縮空氣/鍋爐水/過熱蒸汽
    燃氣/除鹽水
    氣體碳氫化合物/液體碳氫化合物
    熱空氣/低溫液體
    發生爐氣體/導熱液體

三、產品特點
    子彈頭截面形狀的探頭能產生壓力分布，能避免信號滲漏，提高探頭結構強度，保持長期高精度。威力巴流量探頭以其防堵設計，使均速管流量探頭的防堵水平達到了一定的高度。威力巴流量計的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。威力巴流量計的獨特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。

四、主要技術指標
    測量精度：± 1 重復精度：± 0.1
    適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃
    測量上限：取決于探頭強度測量下限：取決于測量zui小差壓要求
    量 程 比：大于10∶1
    適用管徑：38mm～9,000mm 圓管、方管
    適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體

五、產品選型表

項 目	代 碼							說 明
KP-LGB								勻速管流量計
傳感器類型	W							威力巴流量傳感器
	A							阿牛巴流量傳感器
	D							德爾塔巴流量傳感器
介質類型	Y							液體
	Q							氣體
	Z							蒸汽
流體溫度		2						＜200℃
		5						＜500℃
流體壓力			1					≤1.6MPA
			2					≤4.0MPA
			3					≤6.3MPA
			4					≤10.0MPA
			5					≤25.0MPA
精度					1			1.0級
					2			1.5級
					3			2.5級
連接方式						1		螺紋連接
						2		法蘭連接
口徑							DN	用數字表示（公稱通徑）
附件（選配）							F	帶可拆卸安裝球閥
							J	帶截止閥
							L	帶冷凝管
							S	帶三閥組
							CB	差壓變送器
							XJ	流量積算儀
							BC	溫壓補償帶溫度與壓力傳感器

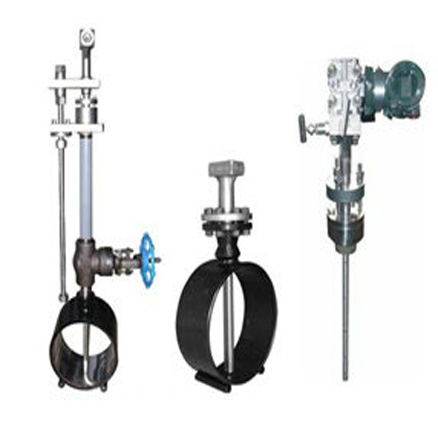

六、效果圖
