量程 75-2300mm

一、產品介紹：
WYH滑塊系列位移傳感器用來進行大范圍的長度和位移測量。WYH行程高達2500毫米，輸出線性度小于0.05% （行程大于350毫米），重復精度± 0.01mm。 滑塊系列的特殊機構設計以節省尺寸，保證在狹窄空間內安裝 。鋁制外殼做陽極電泳處理，外觀靚麗，耐腐 蝕性強。由于內部采用導電塑料，產品可以在流暢運。行的基礎上輸出低噪順滑信號。 在滑塊的頭部設計有球絞連接，可以減小安裝偏差 帶來的影響。歸因于電阻軌道的線性修刻技術，提供給。您的不僅是合乎要求的線性度，而且可以隨您所愿的將電阻修刻到您指定的數值，例如 5678 Ω或者 8765 Ω 。

二、技術參數：

三、接線定義

1 號棕色為電源正極， 2 號黑色為信號線， 3 號藍色為電源負極

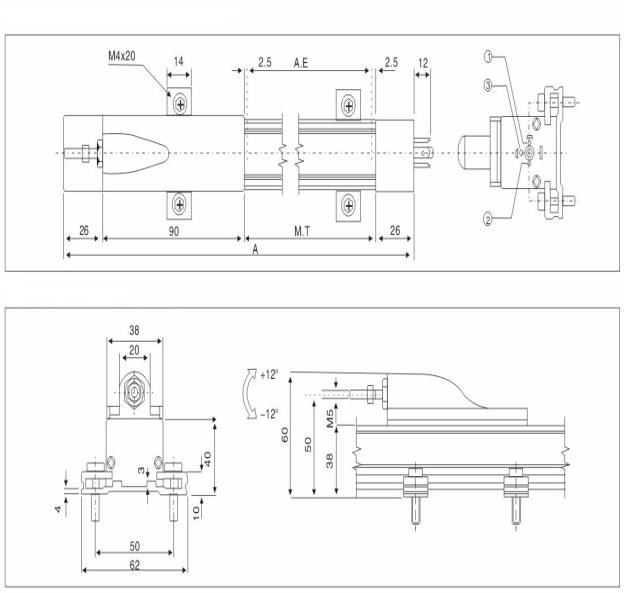

四、機械尺寸圖

聲明：

以上表中所列數據，是在環境溫度 25 ℃，相對濕度 52% ，傳感器作為分壓器使用時（電刷電流不超過 1 μ A ）的情況下的測試結果。
